Lückenlose Datenerfassung durch Frequenzumrichter ZAdyn

Mit dem neuen "Blackbox-Recorder" bietet Ziehl-Abegg eine neue Funktion in Frequenzumrichtern an, die beim Auftreten eines Fehlers im Aufzugssystem eine Fehleridentifikation und -behebung deutlich erleichtern soll.

Von Nico Altrieth

Ziehl-Abegg ist ein internationales Unternehmen im Bereich der Luft-, Regel- und Antriebstechnik. Das Unternehmen produziert für den Aufzugsbereich Motoren in Kombination mit der darauf abgestimmten Regeltechnik.

Die neue Funktion erfasst während der Fahrt des Aufzugs kontinuierlich die Daten. Die aufgenommenen Messdaten besitzen dabei eine sehr hohe Abtastrate von fünf Millisekunden pro Messwert. Bei Auftreten eines Fehlers werden, ähnlich wie bei einem Flugschreiber im Flugzeug, die Messdaten der letzten 36 bis 55 Sekunden vor Auftreten des Fehlers auf einer integrierten Speicherkarte gespeichert.

Programm für die Messdatenerfassung und -auswertung

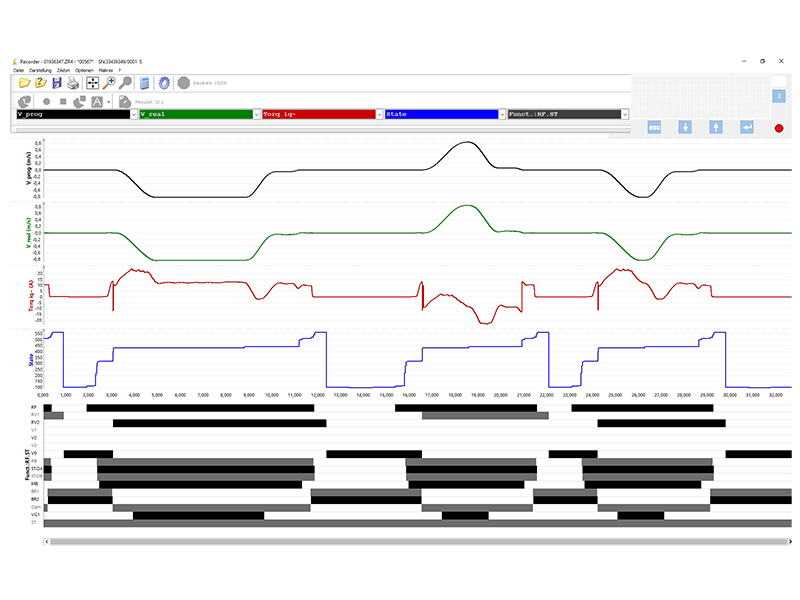

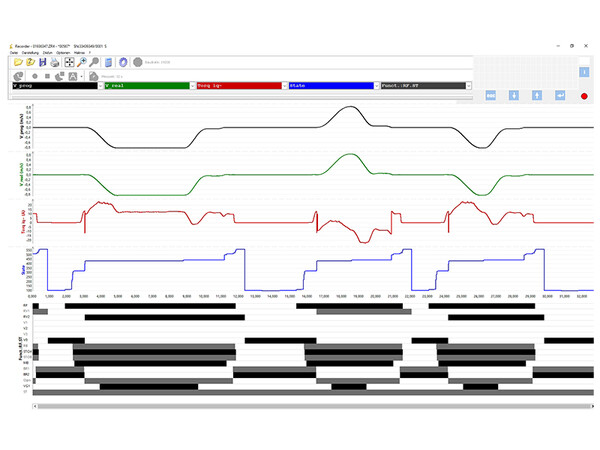

Beispielhafte Aufzeichnung durch die Recorder-Funktion. Foto: © Ziehl-Abegg

Die aufgezeichneten Recorder-Messdaten können schnell und einfach ausgewertet werden. Für eine ausführliche Fehleranalyse kann die Datei per Mail an den Kundenservice von Ziehl-Abegg weitergeleitet werden. Dem Service-Team stehen damit sofort alle wichtigen Messdaten für eine schnellstmögliche Fehlerauffindung zur Verfügung. Zeitintensive Abstimmungsgespräche werden dadurch reduziert oder können sogar vermieden werden.

Der "Blackbox-Recorder" aktiviert sich automatisch, sobald eine Speicherkarte im Umrichter installiert ist. Eine Parametrierung ist nicht erforderlich. Seit Mitte 2022 werden die Frequenzumrichter von Ziehl-Abegg standardmäßig mit Speicherkarte ausgeliefert.

Um keine unnötigen Daten aufzunehmen, wird die Aufzeichnung des "Blackbox-Recorders" eine Sekunde nach Stillstand der Fahrkabine automatisch gestoppt. Bei Wiederaufnahme der Fahrt wird die Aufzeichnung fortgesetzt. Die Belegung der Messkanale erfolgt automatisiert in Abhängigkeit der Kommunikation mit der Aufzugssteuerung. Es werden neun Messkanäle aufgezeichnet, die in der ZAmon-Software ausgewählt und eingesehen werden können. ZAmon ist ein eigens von Ziehl-Abegg entwickeltes Programm für die Messdatenerfassung und -auswertung.

Der Autor ist Produktmanager Antriebstechnik - Fachbereich Elektronik bei Ziehl-Abegg.

Weitere Informationen: ziehl-abegg.com
